Modul Lebar Mesin Penempatan Pemasangan Permukaan 320mm Fuji Platform Penempatan Scalable NXT Ⅱ

Detail produk:

Tempat asal:	Jepang
Nama merek:	FUJI
Nomor model:	NXT II

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1Unit
Waktu pengiriman:	Dalam waktu 2 minggu
Syarat-syarat pembayaran:	T/T, Western Union, MoneyGram
Menyediakan kemampuan:	3 unit

Kontak

Detil Deskripsi produk

Merek:	Fuji	Nama:	FUJI Scalble Placement Platform NXT ii
Modul lebar:	320mm	Mesin dimensi:	L ： 1295mm （M3 II × 4, M6 II × 2）
Pengumpan cerdas:	Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, dan 104 mm	Baki:	Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Baki Unit-M), 276 x 330 mm (Baki Unit- L
Cahaya Tinggi:	Mesin Perakitan SMT , Peralatan Perakitan SMT

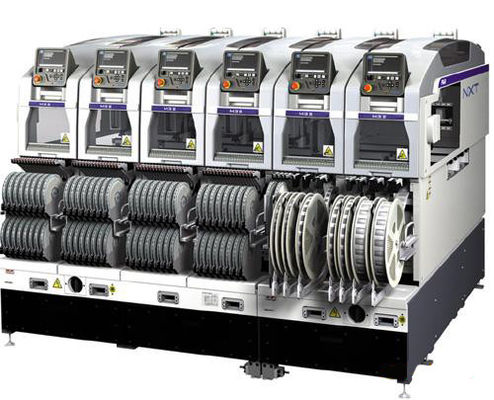

Platform Penempatan Scalable Fuji NXT Ⅱ

1. Fitur khusus
1.1 Menyediakan konfigurasi alat berat terbaik bagi pelanggan: NXTII adalah satu-satunya alat berat dengan konsep modular sejati. Dimungkinkan untuk secara bebas memasang kombinasi unit seperti kepala kerja atau unit pasokan komponen dan tipe jalur pengangkutan untuk memberikan konfigurasi alat berat optimal yang cocok untuk semua jenis pelanggan. Anda cukup menggunakan alat untuk melakukan pekerjaan penggantian unit termasuk kepala pekerjaan penempatan.
1.2 Dapat digunakan produksi jalur ganda: mesin jalur pembawa ganda dapat secara bersamaan menghasilkan papan sirkuit heterogen. Selain itu, karena waktu papan atau pelat transfer nol, peningkatan produktivitas.
1.3 Cukup gunakan kuantitas yang diperlukan tanpa menyebabkan terlalu banyak masalah: NXTII dapat diganti dan ditambahkan dengan modul atau kepala penempatan, sehingga jumlah minimum produksi diperlukan dengan investasi minimal.
1.4 Untuk memainkan keuntungan yang luar biasa Sehubungan dengan perubahan dalam bentuk produksi: skalabilitas NXTII Untuk perekat pelapis, penempatan PoP, penempatan chip kosong dan bentuk produksi baru lainnya, tidak perlu mengimpor peralatan khusus dapat diganti oleh unit terkait.

Spesifikasi

M3 II

M6 II

M6 IISP

Ukuran PCB yang berlaku
(L x W)

48mm × 48mm ～ 534mm × 510mm (konveyor ganda) *
48mm × 48mm ～ 534mm × 610mm (conveyor tunggal)
* Konveyor ganda dapat menangani PCB hingga 280 (W) mm. PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah konveyor ganda menjadi mode produksi jalur tunggal.

48mm × 48mm ～ 520mm × 510mm (konveyor ganda) *
48mm × 48mm ～ 520mm × 610mm (conveyor tunggal)

Jenis bagian

Hingga 20 jenis bagian (dihitung menggunakan pita 8 mm)

Hingga 45 jenis bagian (dihitung menggunakan pita 8 mm)

Hingga 44 jenis bagian (dihitung menggunakan pita 8 mm)

Waktu pemuatan PCB

Untuk konveyor ganda: 0 dtk (operasi berkelanjutan)
Untuk konveyor tunggal: 2,5 detik (pengangkutan antara modul M3 III),
3,4 detik (transportasi antara modul M6 III)

Akurasi penempatan
(Standar tanda fidusia)

V12 / H12HS	: ± 0,038 (± 0,050) mm (3σ) cpk ≧ 1,00 ※
H08M / H04S	: ± 0,040mm (3σ) cpk ≧ 1.00
H08 / H04 / 0F	: ± 0,050mm (3σ) cpk ≧ 1.00
H02 / H01 / G04	: ± 0,030mm (3σ) cpk ≧ 1.00
GL	: ± 0.100mm (3σ) cpk ≧ 1.00

H12HS	± 0,038mm (3σ)
H02 / H01 / G04	± 0,010mm (3σ)

Produktifitas

V12	: 26.000 cph
H12HS	: 22.500 cph
H08	: 10.500 cph
H04S	: 9.500 cph
H04	: 6.500 cph
H02	: 5,500cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	:jangan membawa
GL	: 16,363 dph (0,22detik / titik)

V12	: 26.000 cph
H12HS	: 22.500 cph
H08M	: 13.000 cph
H08	: 10.500 cph
H04S	: 9.500 cph
H04	: 6.500 cph
H02	: 5.500 cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	: 3.000 cph
GL	: 16,363 dph (0,22detik / titik)

V12	: jangan carrry
H12HS	: 18.500 cph
H02	: 4,700 cph
H01	: 3,500 cph
G04	: 6,200 cph

Bagian yang didukung

V12 / H12HS	: 0402 ～ 7.5mm × 7.5mm
H08M	: 0603 ～ 45mm × 45mm
H08	: 0402 ～ 12mm × 12mm
H04S / H04	: 1608 ～ 38mm × 38mm
H02 / H01 / 0F	: 1608 ～ 74mm × 74mm (32mm × 180mm)
G04	: 0402 ～ 15mm × 15mm

	: hingga to3.0mm
	: hingga 13mm
	: hingga 6.5mm
	: hingga6.5 / 9.5mm
	: hingga 25.4mm
	: hingga 6.5mm

Lebar modul

320mm

645mm

Dimensi mesin

L: 1295mm (M3 II × 4, M6 II × 2) / L: 645mm (M3 II × 2, M6 II)
W: 1900.2mm H: 1474mm (M3 II) / 1476mm (M6 II, M6 IISP)

Sistem pasokan suku cadang
Pengumpan cerdas	Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, dan 104 mm
Stick feeder	4 ≤ Lebar bagian ≤ 15 mm (6 ≤ Lebar tongkat ≤ 18 mm), 15 ≤ Lebar bagian ≤ 32 mm (18 ≤ Lebar tongkat ≤ 36 mm)
Baki	Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Baki Unit-M), 276 x 330 mm (Baki Unit- LT), 143 x 330 mm (Baki Unit-LTC)
Pilihan
Pengumpan baki, PCU II (Unit Perubahan Palet), MCU (Unit penggantian modul), dudukan panel Engineering, FUJI CAMX Adapter, Fujitrax
