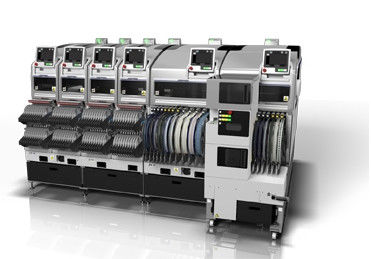

Mesin Penempatan Pemasangan Permukaan Berkecepatan Tinggi Platform Penempatan Scalable Fuji NXT Ⅲ

Mesin Baru Dan Bekas Asli Fuji Scalable Placement Platform NXT
1.Fitur khusus
1.1 Peningkatan produktivitas: Robot XY yang lebih cepat dan pengumpan pita yang lebih cepat, serta kamera suku cadang "penglihatan terbang" yang baru dikembangkan, berarti peningkatan kemampuan penempatan untuk semua ukuran dan jenis suku cadang.
Head kecepatan tinggi H24G baru mencapai 37.500 cph (chip per jam) (Mode prioritas produktivitas) per modul, peningkatan 44% dari kecepatan tercepat NXT II.
Dukungan suku cadang 1,2 0201 mm +/- akurasi penempatan 0,025 mm*: Selain mendukung suku cadang terkecil yang saat ini digunakan dalam produksi massal (0402 mm, 01005"), NXT III juga dapat menangani komponen generasi berikutnya yang akan dipasarkan - 0201 mm bagian.
Dengan meningkatkan kekakuan alat berat dan lebih menyempurnakan kontrol servo independen dan teknologi pengenalan penglihatan, Fuji telah mencapai akurasi penempatan untuk bagian chip kecil +/- 0,025 mm* (3sigma, Cpk≥1.00).
1.3 Peningkatan kegunaan: GUI NXT asli dipuji secara luas karena memanfaatkan piktogram yang intuitif dan mudah dipahami alih-alih mengandalkan instruksi berbasis bahasa.
Antarmuka ini sekarang digabungkan dengan panel layar sentuh untuk membuat pengoperasian lebih mudah.Ini mengurangi jumlah penekanan tombol yang diperlukan dan membuat pemilihan perintah menjadi lebih mudah, serta meningkatkan kualitas dengan mengurangi kemungkinan melakukan perintah yang salah.
1.4 Kompatibilitas tinggi: Banyak unit utama dari NXT II seperti kepala penempatan, stasiun nozzle, pengumpan, unit baki, dan unit pertukaran palet pengumpan dapat digunakan pada NXT III tanpa modifikasi apa pun.

•
• spesifikasi

• 	M3 III	M6 III
  Ukuran PCB yang berlaku (P x P)	48 x 48 mm hingga 250 x 510 mm (konveyor ganda)* 48 x 48 mm hingga 250 x 610 mm (konveyor tunggal) *Konveyor ganda dapat menangani PCB hingga 280 (W) mm.PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah konveyor ganda ke mode produksi jalur tunggal.	48 x 48 mm hingga 534 x 510 mm (konveyor ganda)* 48 x 48 mm hingga 534 x 610 mm (konveyor tunggal) *Konveyor ganda dapat menangani PCB hingga 280 (W) mm.PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah konveyor ganda ke mode produksi jalur tunggal.
  Jenis bagian	Hingga 20 jenis suku cadang (dihitung menggunakan pita 8 mm)	Hingga 45 jenis suku cadang (dihitung menggunakan pita 8 mm)
  Waktu pemuatan PCB	Untuk konveyor ganda: 0 detik (operasi terus menerus) Untuk konveyor tunggal: 2,5 detik (transportasi antar modul M3 III), 3,4 detik (transportasi antar modul M6 III)
  Akurasi penempatan (Standar tanda fiducial)	H24G : +/-0,025 mm (Mode standar) / +/-0,038 mm (Mode prioritas produktivitas) (3sigma) cpk≥1.00 V12/H12HS : +/-0,038 (+/-0,050) mm (3sigma) cpk≥1.00 H04S/H04SF : +/-0,040 mm (3sigma) cpk≥1,00 H08/H04 : +/-0,050 mm (3sigma) cpk≥1,00 H02/H01/G04 : +/-0,030 mm (3sigma) cpk≥1,00 H02F/G04F : +/-0,025 mm (3sigma) cpk≥1,00 GL : +/-0,100 mm (3sigma) cpk≥1,00	H24G : +/-0,025 mm (Mode standar) / +/-0,038 mm (Mode prioritas produktivitas) (3sigma) cpk≥1.00 V12/H12HS : +/-0,038 (+/-0,050) mm (3sigma)cpk≥1,00 H08M/H04S/H04SF : +/-0,040 mm (3sigma) cpk≥1,00 H08/H04/OF : +/-0,050 mm (3sigma) cpk≥1,00 H02/H01/G04 : +/-0,030 mm (3sigma) cpk≥1,00 H02F/G04F : +/-0,025 mm (3sigma) cpk≥1,00 GL : +/-0,100 mm (3sigma) cpk≥1,00
  Produktifitas	H24G : 37.500 cph (Mode prioritas produktivitas) /35.000 cph (Mode standar) V12 : 26.000 cph H12HS : 24.500 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 cph G04 : 7.500 cph G04F : 7.500 cph GL : 16,363 dph (0,22 dtk/titik)	H24G : 37.500 cph (Mode prioritas produktivitas) /35.000 cph (Mode standar) V12 : 26.000 cph H12HS : 24.500 cph H08M : 13.000 cph H08 : 11.500 cph H04 : 6.500 cph H04S : 9.500 cph H04SF : 10.500 cph H02 : 5.500 cph H02F : 6.700 cph H01 : 4.200 cph G04 : 7.500 cph G04F : 7.500 cph 0F : 3.000 cph GL : 16,363 dph (0,22 dtk/titik)
  Bagian yang didukung	H24G : 0201 hingga 5 x 5 mm V12/H12HS : 0402 hingga 7,5 x 7,5 mm H08M : 0603 hingga 45 x 45 mm H08 : 0402 hingga 12 x 12 mm H04 : 1608 hingga 38 x 38 mm H04S/H04SF : 1608 hingga 38 x 38 mm H02/H02F/H01/0F : 1608 hingga 74 x 74 mm (32 x 180 mm) G04/G04F :0402 hingga 15 x 15 mm     Tinggi : hingga 2,0 mm Tinggi : hingga 3,0 mm Tinggi : hingga 13,0 mm Tinggi : hingga 6,5 ​​mm Tinggi : hingga 9,5 mm Tinggi : hingga 6,5 ​​mm Tinggi : hingga 25,4 mm Tinggi : hingga 6,5 ​​mm
  Lebar modul	320 mm	645 mm
  Dimensi mesin	L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) L: 1900,2 mm, T: 1476 mm



  Kepala Dina (DX)
  Jumlah nosel		12	4	1
  Throughput (cph)		25.000 Fungsi kehadiran bagian ON: 24,000	11.000	4.700
  Ukuran bagian (mm)		0402 (01005") hingga 7,5 x 7,5 Tinggi: Hingga 3,0 mm	1608 (0603") menjadi 15x15 Tinggi: Hingga 6,5 ​​mm	1608 (0603") hingga 74 x 74 (32 x 100) Tinggi: Hingga 25,4 mm
  Menempatkan akurasi (Referensi berdasarkan tanda fiducial)		+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00*	+/-0,040 mm (3σ)cpk≥1,00	+/-0,030 mm (3σ)cpk≥1,00
  Kehadiran bagian memeriksa		Hai	x	Hai
  Bagian Pasokan	Tape	Hai	Hai	Hai
  	Tongkat	x	Hai	Hai
  	Baki	x	Hai	Hai



  Sistem pasokan suku cadang
  pengumpan cerdas	Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, dan 104 mm
  Pengumpan tongkat	4 Lebar bagian 15 mm (6 Lebar tongkat 18 mm), 15 Lebar bagian 32 mm (18 Lebar tongkat 36 mm)
  nampan	Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Unit Baki-M), 276 x 330 mm (Unit Baki- LT), 143 x 330 mm (Unit Baki-LTC)



  Pilihan

  Pengumpan baki, PCU II (Unit Penggantian Palet), MCU (Unit penggantian modul), Dudukan panel teknik, Adaptor FUJI CAMX, Fujitrax
