Tempat asal: | Cina |
Nama merek: | KINGFEI |
Nomor model: | VL-M-TN |
Kuantitas min Order: | 1pcs |
---|---|
Waktu pengiriman: | dalam 3 hari |
Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 10PCS |

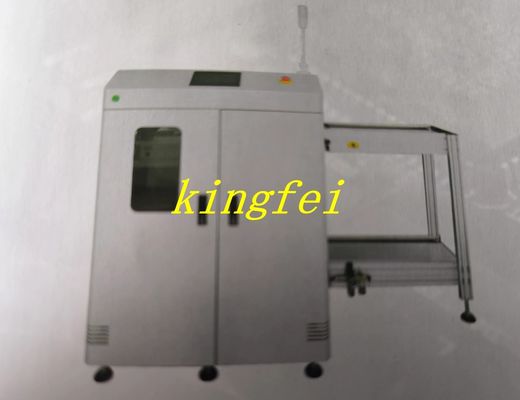

Merek: | KINGFEI | Bagian nama: | Pemuat PCB tipe vakum |
---|---|---|---|
Nomor bagian: | VL-M-TN | Dimensi (L * L * T mm): | 1640 ((L) * 865 ((W) * 1205 ((H) |
Ukuran PCB (MM): | 50*50-330*250 | Ukuran Rak: | 535*460*563 |
Berat ((Kg): | 200kg |
fitur
1.Lembaga paduan aluminium khusus, lebih jelas memahami keadaan operasi MAGAZINE
2. Desain struktur platform angkat casting integral yang stabil telah meningkatkan stabilitas peralatan
3.Multifunctional sirkuit listrik dan desain program, kinerja yang stabil, memastikan jalur produksi yang mulus.
4Bagian atas bin memiliki 4 jenis pilihan PITCH, yang dapat mengatur jarak langkah dari PCB pelat pakan.
5Indikator kerja LED tricolor dikendalikan oleh antarmuka manusia-mesin berwarna 7 inci.
6Mekanisme posisi universal diadopsi untuk posisi nozzle hisap, dan bit penyerapan dapat disesuaikan sesuai dengan karakteristik papan PCB.
7Bagian papan pada pelat hisap memiliki fungsi mengangkat dan mengangkat.
8Kotak material ditransmisikan oleh strip plastik dari pelat datar.
9Kontrol kecepatan push plate yang dapat disesuaikan.
10.Tiga titik posisi, atas dan bawah penjepit pneumatik, memastikan lokasi kotak yang akurat.
11Sistem perlindungan papan push memastikan bahwa papan PCB tidak akan rusak dan kehilangan proses akan berkurang.
12.Interface komunikasi SMEMA standar dapat dihubungkan dengan perangkat otomatisasi lainnya
Parameter teknis
deskripsi | Perangkat ini digunakan untuk pengoperasian muatan otomatis dari papan ganda sisi dan optik pada SMT jalur produksi |
Nomor majalah | Upper Conveyor: 1 majalah coreor bawah: majalah |
Indeks pitch | 10.20.30.40mm atau spesifikasi |
Sumber daya listrik | 400 pcs ((0.6mm tebal PCB) |
Waktu siklus | Sekitar 12 detik atau tentukan |
Sumber daya listrik | AC 110 volt atau 220 volt; fase tunggal |
Kekuatan | Max300VA |
Tekanan udara dan konsumsi udara | 4-6bar, 30 liter/menit maksimal |
Ketinggian transportasi | 900±20MM (atau ditentukan pelanggan) |
Arah transportasi | Dari kiri ke kanan atau dari kanan ke kiri |
Spesifikasi
Model | Dimensi ((L*W*H MM) | Ukuran PCB ((MM) | Ukuran rak | Berat ((Kg) |
VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200kg |
VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240kg |
VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280kg |
VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320kg |
