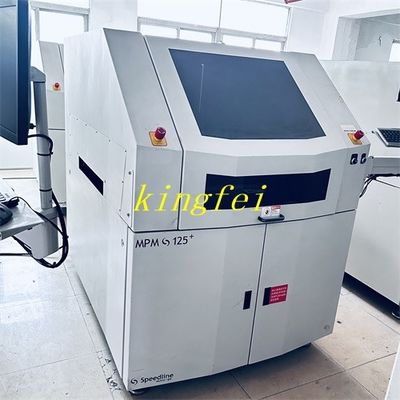

MPM BTB 125 Mesin Pencetakan MPM / Speedline Solder Paste Printing

MPM/Speedline Pencetakan pasta solder& Penyemprotan pasta solder BTB125
MPM/Speedline Peralatan online sepenuhnya otomatis
Ukuran peralatan:1638.4m9 X1593.1mm X1418.6mm
Berat peralatan:1039KG
Kebutuhan daya:200~400VAC/60Hz,15A
Persyaratan sumber udara:5KGf/cm2 ((0.5Mpa)
Parameter
Ukuran substrat:609.6mmx508mm
Ukuran substrat minimum:50.8mmx50.8mm
Ukuran ketebalan substrat:0.2mm ~ 5.0mm
Saluran pencetakan:4.5kg ((101lbs)
saluran transfer:2.5kg~4.5kg
Klemping substrat:Klemping plat dasar, klemping atas tetap, vakum meja kerja, sistem klemping tepi EdgeLoc
Metode penopang substrat:bagian opsional jari jari magnetik: menara H, blok pendukung, perlengkapan khusus, Quik Too1
Daerah pencetakan:609.6mmx508mm
Pencetakan demolding: 0mm ~ 6.35mm
kecepatan cetak:0.635mm/detik ~ 304.8mm/detik
Tekanan cetak: 0 ~ 22,7kg
Ukuran kerangka templat:737x737mm
Bidang Tampilan Gambar (FOV):10.6mx8.0mn
Tipe datum:Standar bentuk titik referensi
Sistem kamera:Sistem kamera: Kamera digital tunggal - MPM Paten Sistem Visi Up/Down

Keakuratan penyelarasan dan repeatability dari seluruh sistem:± 12,5 mikron
Keakuratan penyelarasan dan repeatability dari seluruh sistem:± 12,5 mikron
Persyaratan daya peralatan:200~240VAC/60Hz,15A
Persyaratan udara terkompresi:100psi@4cfm
