| MOQ: | 1 PCS |
| Periode Pengiriman: | dalam 3 hari |
| Metode Pembayaran: | T/T, Western Union, MoneyGram |
| Kapasitas Pasokan: | 10PCS |

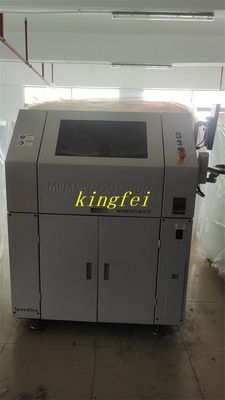

Momentum BTB Mesin cetak MPM/Speedline Solder Paste Printer
| MPM/Speedline Solder Paste Printer Momentum BTB | |
| MPM/Speedline Peralatan online sepenuhnya otomatis | |
| Ukuran peralatan: | 1195.4x1394x1589.4mm |
| Berat peralatan: | 797KG |
| Persyaratan daya: | 200 sampai 240 VAC (10%) fase tunggal@50/60Hz,15A |
| Persyaratan sumber udara: | 100 psi, 4cm (mode operasi standar) hingga 18m (cuci vakum) (6,89 bar@1,9 Lsto8,5 L/s), pipa diameter 12,7 m, pipa diameter luar x9,5 mm diameter dalam |
| parameter | |
| Ukuran maksimum substrat: | (X 609.6mmx508mm x Y) (24x20 inci) |
| Ukuran substrat minimum: | (Kx50.8mm x 50.8mm) (2x2 inci) |
| Ukuran ketebalan substrat: | 0.2~5.0 mm (0.008~0.20 inci) |
| Berat maksimum substrat: | 4.5 kg (10 1lbs) |
| Celah tepi substrat: | 3.0 mm (0.118 inci) |
| Celah bawah: | 12.7mm (0,5 inci) konfigurasi standar 25m (1,0 inci) |
| Pengepakan substrat: | Klem bagian bawah tetap, vakum tengah |
| Metode dukungan substrat: | Jari magnetik (opsional: baffle vakum, jari vakum, blok pendukung, perlengkapan khusus, alat otomatis dipatenkan, Quik Tool) |
| Tuangkan: | Papan sirkuit yang lebih besar dari 20 inci membutuhkan meja kerja khusus dengan ukuran X yang lebih besar |
| Parameter Pencetakan | |
| Luas cetak maksimum (XxY): | 609.6mmx508mm ((24x20inches) |
| Pencetakan demolding ((Snap-off): | 0 ~ 6.35 m (00.25 inci) |
| kecepatan cetak: | 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s) |
| Tekanan cetak: | 0 ~ 22,7 kg (0 1b ~ 50 1bs) |
| Ukuran kerangka templat: | Ruler kerangka templat 737mmx737mm (29x29inch), templat ukuran yang lebih kecil tersedia |
| Gambar | |
| Bidang visual (FOV): | 10.6mmx8.0mm ((0.417x0.315inci) |
| Jenis titik pandang gambar titik acuan: | Titik referensi bentuk standar (lihat standar SMEMA), pad/lubang |
| Sistem kamera: | Kamera digital tunggal (sistem penglihatan atas/bawah yang dipatenkan MPM) |
| Kinerja | |
| Keakuratan keselarasan dan kebalikan dari seluruh sistem: | ± 12 mikron (0.0005 ") @ 60, Cpk ≥2.0 |
| Keakuratan dan kelanjutan cetakan pasta solder yang sebenarnya: | ± 20 mikron ((士0.0008 ‰) @ 60, Cpk ≥ 2.0 |
| Waktu siklus | |
| Momentum BTB | Standar 9 detik |
| Momentum BTB HIE | 7.5 detik standar |
|
|
