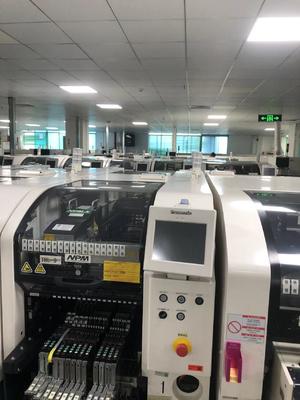

Panasonic NPM W Chip Mounter Solusi Utama Anda untuk Perakitan SMT Efisiensi Tinggi

Panasonic NPM - W adalah mesin pick - and - place dengan teknologi permukaan-mount (SMT) mutakhir yang mendefinisikan kembali standar manufaktur elektronik efisiensi tinggi.Dirancang dengan fitur canggih dan desain cerdas, ia memenuhi berbagai kebutuhan produksi di industri elektronik.

1. Kinerja Penempatan Luar Biasa

- Multiple kepala pemasangan:
- 16 - Kepala Nozzle: Saat beroperasi dalam mode produksi tinggi (ON), ia mencapai kecepatan tertinggi yang mengesankan 70.000 cph (0, 051 s/ chip), dengan akurasi penempatan ± 40μm/ chip (Cpk≥1).Dalam mode presisi tinggi (OFF), kecepatan adalah 62. 500 cph (0. 058 s / chip), dan akurasi dapat ditingkatkan menjadi ± 30μm / chip (opsional ± 25μm / chip di bawah kondisi khusus Panasonic - ditentukan).Hal ini dapat menangani komponen dari kecil seperti 0402 chip untuk mereka dengan dimensi L6 × W6 × T3, sehingga ideal untuk produksi volume besar dari komponen berukuran kecil.
- 12 - Nozzle Head: Menawarkan kecepatan maksimum 62.500 cph (0,058 s/chip) dan akurasi penempatan ±40μm/chip (Cpk≥1).5, cocok untuk berbagai ukuran komponen dalam kecepatan menengah, aplikasi presisi tinggi.
- 8 - Kepala Nozzle: Dengan kecepatan maksimum 40.000 cph (0,090s / chip), ia memberikan akurasi penempatan ± 40μm / chip, ± 30μm / QFP 12 - 32mm, dan ± 50μm / QFP kurang dari 12mm.Kepala ini dapat menangani komponen dari 0402 chip untuk yang lebih besar sampai dengan L32 × W32 × T12, memungkinkan penempatan berbagai komponen, termasuk beberapa sirkuit terpadu yang lebih besar.
- 3 - Kepala Nozzle: Meskipun memiliki kecepatan lebih rendah dari 11.000 cph (0,33s / QFP), ia memastikan akurasi penempatan ± 30μm / QFP.Hal ini dapat menangani komponen mulai dari 0603 chip untuk komponen berukuran besar hingga L150 × W25 ((对角152) × T28, sehingga cocok untuk menempatkan komponen besar seperti konektor dan beberapa komponen khusus.

2. Fitur Keakuratan Tinggi dan Produktivitas Tinggi

- Sistem Kamera Lanjutan: Dilengkapi dengan kamera multi-pengakuan pemenang penghargaan, NPM - W menggabungkan keselarasan komponen, pengukuran ketebalan, dan inspeksi koplanaritas 3D dalam satu langkah.Ini tidak hanya meningkatkan akurasi penempatan tetapi juga meningkatkan kualitas keseluruhan PCB dirakit, mengurangi kemungkinan cacat.
- Gantry Kekuatan Tinggi: Gantry kekukuhan tinggi menyediakan platform yang stabil untuk kepala pemasangan, memastikan gerakan yang halus dan akurat selama proses penempatan.Stabilitas ini berkontribusi pada penempatan komponen dengan presisi tinggi, bahkan pada kecepatan tinggi.

3. Kompatibilitas Komponen Serbaguna
NPM - W dapat menangani berbagai macam komponen, mulai dari chip 0402 terkecil hingga komponen berukuran besar seperti konektor dengan dimensi hingga L150×W25×T28.termasuk SOP, QFP, CSP, BGA, kapasitor elektrolisis aluminium, kontrol volume, trimmer, kumparan, dan banyak lagi. Kompatibilitas komponen yang luas ini membuatnya cocok untuk berbagai produk elektronik,dari elektronik konsumen hingga peralatan industri.

4. Mode Produksi Fleksibel

- Dual - Track Conveyor System: Mesin ini memiliki sistem conveyor dual-track, menawarkan tiga mode produksi: mode produksi independen, mode produksi bergantian,dan kombinasi dari keduanyaDalam mode produksi independen, kepala depan dan belakang dapat bekerja pada PCB yang berbeda secara bersamaan, yang sangat efisien ketika memproduksi model produk yang berbeda pada saat yang sama.Modus produksi bergantian memungkinkan kepala untuk bergantian antara dua trekFleksibilitas ini memungkinkan produsen untuk mengoptimalkan produksi sesuai dengan kebutuhan produksi khusus mereka.
- Setup Mesin Mudah dan Perubahan: NPM - W mendukung pengaturan mesin yang mudah dan perubahan cepat antara pekerjaan produksi yang berbeda.Perangkat lunak sistem dapat dengan cepat menyesuaikan pengaturan seperti lebar jalur, parameter penempatan, dan data komponen, mengurangi waktu henti selama perubahan pekerjaan.

5. Pengolahan PCB Format Besar
NPM-W dapat menangani PCB berukuran besar, dengan ukuran maksimum L750×W550mm dalam mode jalur tunggal untuk pemasangan keseluruhan.dapat menangani PCB hingga L750 × W260mm untuk pemasangan keseluruhanHal ini membuatnya cocok untuk pembuatan papan sirkuit cetak format besar, seperti yang digunakan dalam sistem kontrol industri, layar besar, dan beberapa jenis elektronik daya.

6Spesifikasi

- Sumber Daya: Kompatibel dengan tiga fase AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, dengan konsumsi daya 2,5kVA.
- Sumber Pneumatik: Membutuhkan 0,5MPa, 200L/menit (A.N.R.).
- Dimensi: W1280mm × D2332mm × H1444mm.
- Berat: sekitar 2250kg (tergantung pada komponen opsional).

Atribut khusus

- Opsi Komponen Makan: Mendukung berbagai metode makanan komponen, termasuk berbagai lebar tape feeders (8/12/16/24/32/44/56mm),dengan maksimal 120 feeders berturut-turut (untuk pita 8mm)Ini juga mendukung tipe tunggal dan tipe double tray feeder, serta rod tipe feeder,memberikan fleksibilitas dalam pasokan komponen sesuai dengan kebutuhan produksi.
- Integrasi dan ekspansi lini: NPM - W dapat dengan mudah diintegrasikan ke dalam lini produksi SMT yang ada.seperti printer, mesin inspeksi, dan oven reflow, serta dengan peralatan pihak ketiga. ini memungkinkan produsen untuk membangun jalur produksi yang sangat disesuaikan dan efisien.Ini menawarkan potensi untuk ekspansi di masa depan, memungkinkan produsen untuk menambahkan lebih banyak fungsionalitas atau kapasitas saat bisnis mereka tumbuh.
- Desain hemat energi: Dirancang dengan fitur hemat energi dalam pikiran, NPM - W membantu mengurangi biaya produksi secara keseluruhan dengan mengkonsumsi lebih sedikit daya dibandingkan dengan beberapa mesin SMT tradisional.Hal ini tidak hanya menguntungkan garis bawah produsen tetapi juga berkontribusi pada keberlanjutan lingkungan.
